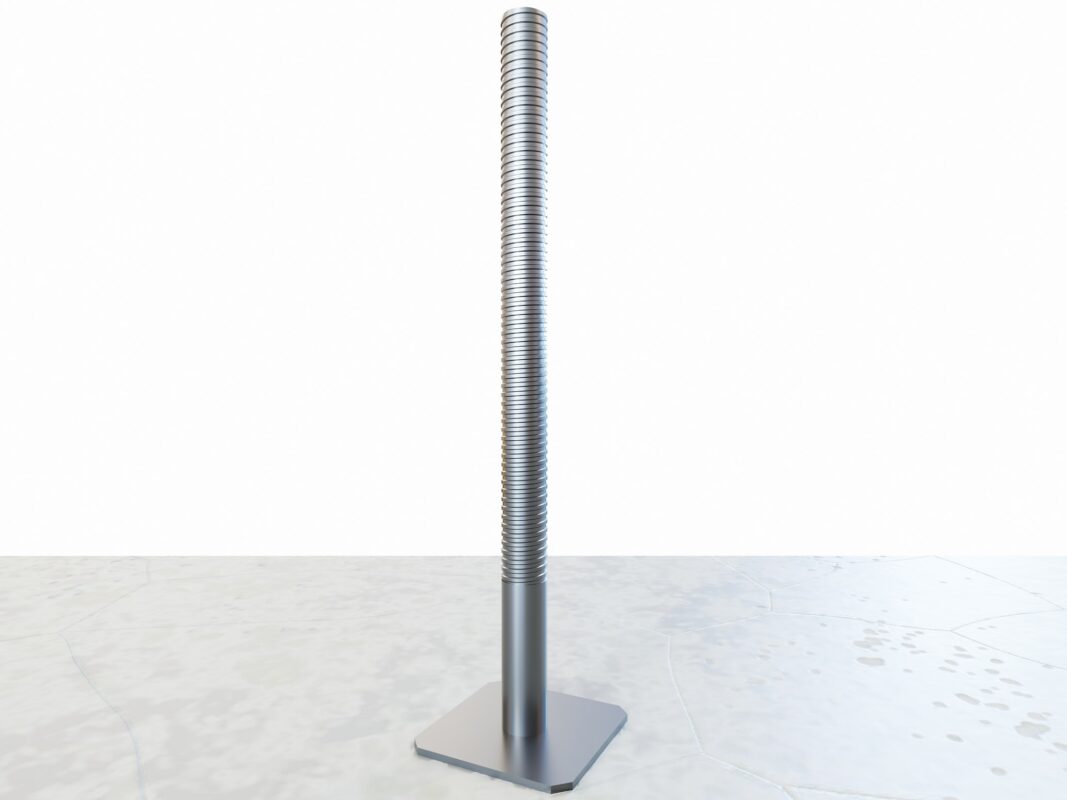

Опорный винт с пяткой 48×1200 мм для опорных лесов

Опорный винт с пяткой 48×1200 мм — нижний регулируемый элемент рамной системы опорных лесов. Он используется для установки H-образных рам по уровню, компенсации перепадов основания в пределах допустимой регулировки и передачи вертикальной нагрузки от опорной башни на основание.

Назначение и конструкция

Конструкция включает стальной резьбовой стержень, несущую регулировочную гайку и нижнюю опорную пяту. Пята увеличивает площадь контакта и формирует устойчивую опору, а винтовой механизм позволяет точно задать отметку первого яруса рам. Поверхность оцинкована для защиты от коррозии.

Технические характеристики

• тип изделия — опорный винт с пяткой
• размер — 48×1200 мм
• материал — конструкционная сталь
• покрытие — оцинкованное
• масса — 5,47 кг
• единица поставки — штука
• назначение — нижняя регулировка и опирание рамной башни

Преимущества

• позволяет точно выставить нижний ярус по отметке
• передает нагрузку через опорную пяту на основание
• обеспечивает плавную регулировку при монтаже
• оцинкованное покрытие повышает стойкость к коррозии
• подходит для многократного использования при регулярном контроле резьбы и сварных швов

Область применения

Опорные башни под монолитные перекрытия, балки и ригели на объектах жилого, коммерческого, промышленного и инфраструктурного строительства.

Монтаж и эксплуатация

Винт устанавливают на прочное подготовленное основание либо на рассчитанные распределительные подкладки. Пята должна опираться всей плоскостью. Величину выпуска резьбы, допустимую нагрузку и схему распределения опор определяют по проекту производства работ и паспорту системы.

Комплектация: опорный винт с пяткой 48×1200 мм — 1 шт.
